液壓扭矩扳手是由液壓扳手本體、電動液壓泵（或氣動液壓泵）﹑高壓油管﹑高強度套筒（或變徑套）組成。接通電源啟動液壓泵站后，通過電機馬達產生壓力，將液壓泵站油箱內的液壓油通過油管介質傳送到液壓扳手，然后推動扳手油缸內部的活塞桿，活塞桿帶動扳手前部的棘輪，棘輪帶動驅動軸來完成螺栓的擰緊或拆松工作。氣動液壓泵站則是通過氣源做動力源，工作原理和電動的一樣。

液壓扳手可單獨，也可同步完成螺母的預緊和拆松工作。同步系統是兩臺或四臺液壓扳手同時連接到一臺液壓泵站上使用，多部液壓扳手同時工作，同時輸出設定扭矩，可實現法蘭平行閉合。同步系統可一次將螺栓鎖緊，而單系統需多次加載，分步鎖緊。

動力單元

液壓泵站屬于高壓泵，工作壓力高壓可達7OMPa，常見的有電動液壓泵和氣動液壓泵。

液壓泵站是由馬達、電機或氣動馬達、泵、管路﹑電氣控制等組成﹔液壓泵站常見的分為二級泵和三級泵，二級泵是低壓齒輪泵和高壓柱塞泵；齒輪泵為柱塞泵提供帶壓液壓油，齒輪泵和柱塞泵的換壓力為7-10MPa。三級泵的結構多樣，典型的采用全部為柱塞泵的結構，低壓4根大直徑柱塞，中壓2根小直徑柱塞，高壓2根小直徑柱塞。也有三級泵采用一級泵為齒輪泵，二級、三級泵為柱塞泵﹔三級泵的一級、二級﹑三級分別稱為低壓、中壓﹑高壓。

當液壓扳手工作活塞運動時，一般處于10—32MPa的中壓狀態，而中壓流里是高壓（32-7OMPa）流里的2.2倍，綜合三級壓力流里曲線，三級流里泵的速度是二級流里泵近2倍?？梢娙壉盟俣冗h快于二級泵。

電動液壓泵電機分為無碳刷電機和碳刷電機。

無刷電機是感應電機，需要裝有電容。為了泵能夠帶壓啟動，需要裝啟動電容和運轉電容。無碳刷電機通常使用壽命為幾萬小時，但是卻極易引起電機過熱，根據各個不同的工況而言，不是很有效的一種方案選擇﹐

有刷電機是串激電機，轉速高，可為泵提供較大流里，但噪音和震動較大。有碳刷電機的連續工作壽命在1-10年，而且常規都是配有冷卻器的，所以有碳刷電機更適合液壓扳手專用泵長時間連續工作，為目前市面上的主流配置。

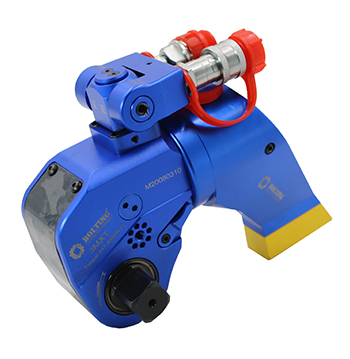

驅動式液壓扳手特點

1、超高強度鋁鈦合金鋼鍛造，一體成型機身，有效增加扳手機身強度﹑韌性﹔

2、360° ×360°旋轉的油管接頭，無使用空間限制，自由操作﹔

3、扳機式鎖扣，可隨心所欲地將360°微調式反作用力臂定于堅固的支點上﹔

4、采用大齒棘輪，精度高達±3%。

中空式液壓扳手特點

1、超高強度鋁鈦合金鋼鍛造，薄型設計，雙作用，高速，大轉角

2、卡接式，互換插件，不需特殊工具，扭矩重復精度高達±3%

3、360°×360°以及180° x360°的旋轉軟管接頭，適合緊湊場合方便定位﹔

4、扳手件強度設計充分，整體反作用力臂，較少的活動部件，耐用，可靠﹔

5、可擴展的米制、英制六角插件和套筒，實現動力頭配備多個插件同時使用。
